EuroRack版 山下シンセプロジェクト(VCO その4) 再試作基板が届いた

最初に試作した黄色の基板から、修正箇所が何カ所か出てきたので

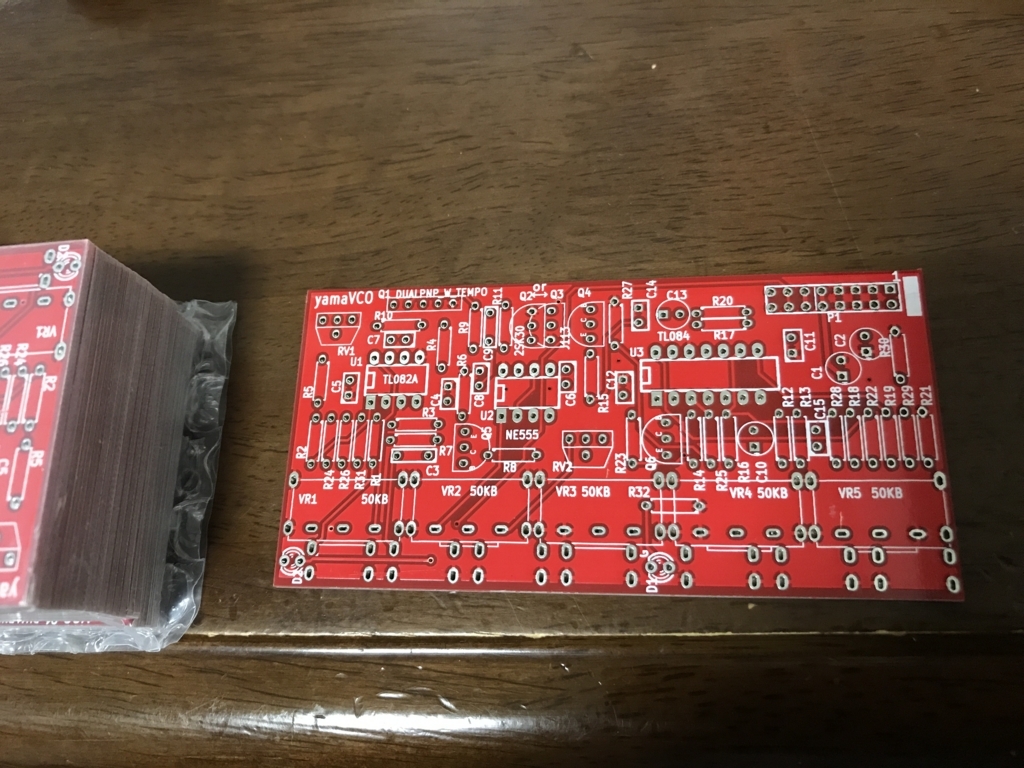

Elecrowで再試作した基板が届きました。今度は赤です。

修正点

 回路では、

  ・GNDシンボルへの未接続、Trのピン番号ミスなどケアレスミス修正

  ・鋸歯状波を反転アンプに変更

  ・三角波変換をPNPトランジスタ方式に変更

 レイアウトでは

  ・黄色基板に黒シルクは見にくいので、赤基板に白シルクとし文字サイズも大きくした

  ・ジャック間隔が狭すぎてナットが回せないのを修正

  ・透明パネルを活かすために基板にLED設置



これから暇を見て作って行きます。
